So Sánh Chi Tiết Giữa Ren BSP, NPT, G và R: Những Khác Biệt Quan Trọng Cần Biết

  09/05/2025

  Thiet bi cong nghiep

1. Ren BSP là gì?

Ren BSP (British Standard Pipe) là loại ren tiêu chuẩn của Anh với góc ren 55°, đỉnh và đáy ren được bo tròn. Loại ren này phổ biến ở châu Âu và các quốc gia thuộc Khối Thịnh vượng chung.



Bảng kích thước ren BSP:

Kích thước ren Số ren trên inch Đường kính ngoài (mm)
1/8" 28 9.728
1/4" 19 13.157
3/8" 19 16.662
1/2" 14 20.955
3/4" 14 26.441
1" 11 33.249
1¼" 11 41.91
1½" 11 47.803
2" 11 59.614
2½" 11 75.184
3" 11 87.884
4" 11 113.03

2. Ren NPT là gì?

Ren NPT (National Pipe Thread) là tiêu chuẩn ren ống của Mỹ với góc ren 60°, đỉnh và đáy ren nhọn. Ren NPT có hai loại chính:

  • NPT (National Pipe Taper): Ren côn, tạo độ kín khi siết chặt.

  • NPS (National Pipe Straight): Ren thẳng, không tự tạo độ kín, cần sử dụng thêm gioăng hoặc keo dán.

Ví dụ: Ren NPT 1/2" có đường kính trong của ống là 1/2 inch.

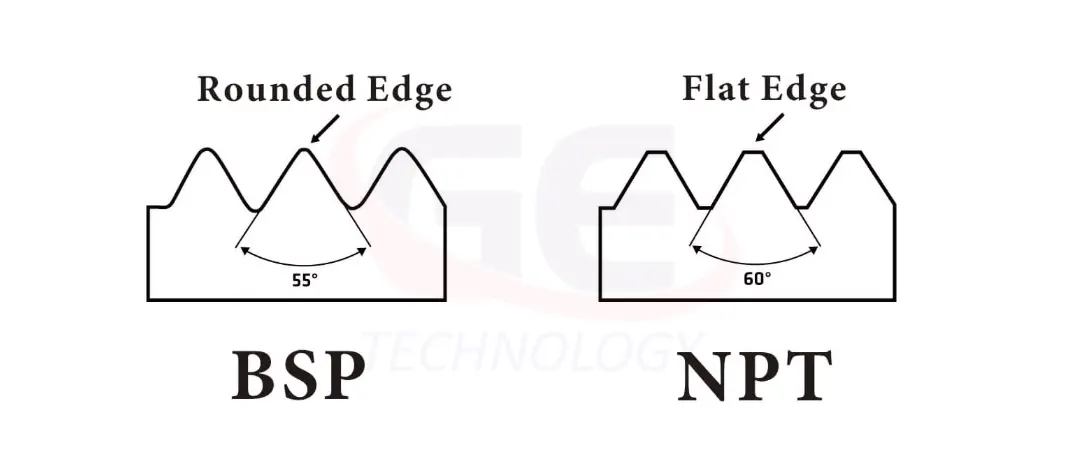

3. So sánh ren BSP và NPT

Đặc điểm Ren BSP Ren NPT
Góc ren 55° 60°
Hình dạng ren Đỉnh và đáy bo tròn Đỉnh và đáy nhọn
Loại ren Thẳng (BSPP) và côn (BSPT) Chủ yếu là côn (NPT)
Khả năng kín Cần gioăng hoặc keo dán Tự kín khi siết chặt
Tính tương thích Không tương thích với NPT Không tương thích với BSP

So sánh ren BSP và NPT

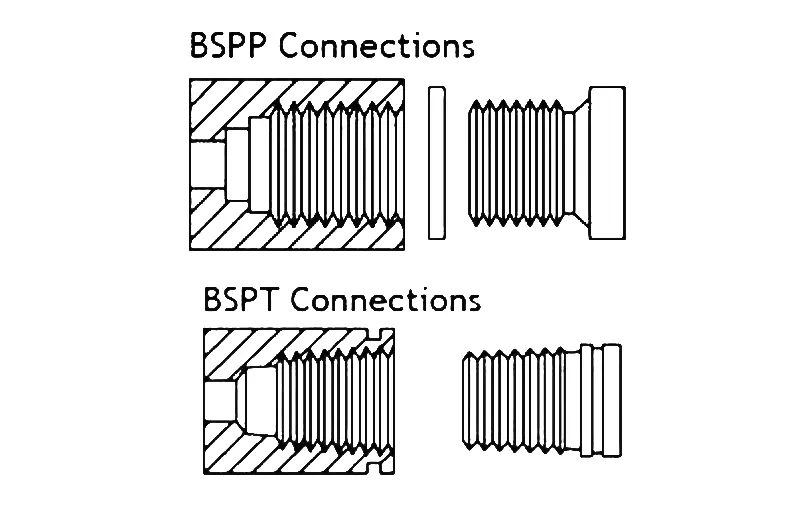

4. Phân biệt các loại ren BSP: BSPP, BSPT, G, R

  • BSPP (British Standard Pipe Parallel): Ren thẳng, không tự kín, thường sử dụng với gioăng.

  • BSPT (British Standard Pipe Taper): Ren côn, tự tạo độ kín khi siết chặt.

  • G Thread: Ren thẳng, tương đương với BSPP, thường sử dụng trong các ứng dụng không yêu cầu độ kín cao.

  • R Thread: Ren côn, tương đương với BSPT, thường sử dụng trong các ứng dụng yêu cầu độ kín cao.


5. Ren G và ZG là gì?

  • Ren G: Là ren thẳng 55°, không tự kín, thường sử dụng với gioăng hoặc keo dán để đảm bảo độ kín.

  • Ren ZG: Là ren côn 55°, tự tạo độ kín khi siết chặt, thường sử dụng trong các ứng dụng yêu cầu độ kín cao như hệ thống nước hoặc khí.


6. Ren R là gì?

Ren R là tên gọi chung cho các loại ren côn 55° theo tiêu chuẩn BSPT. Các loại ren R bao gồm:

  • R (Ren ngoài côn): Thường sử dụng với ren trong thẳng (Rp) để tạo độ kín.

  • Rc (Ren trong côn): Thường sử dụng với ren ngoài côn (R) để tạo độ kín.

  • Rp (Ren trong thẳng): Thường sử dụng với ren ngoài côn (R) để tạo độ kín.


7. Ren BSP và NPT có tương thích không?

Không. Do sự khác biệt về góc ren, hình dạng và bước ren, ren BSP và NPT không tương thích với nhau. Việc kết nối hai loại ren này có thể dẫn đến rò rỉ hoặc hư hỏng thiết bị.

8. Ren G có tương thích với NPT không?

Không. Góc và bước ren (số ren trên một inch) của ren G và ren NPT là khác nhau.

9. Sự khác nhau giữa ren BSPT và NPT là gì?

Góc và bước ren (số ren trên một inch) là khác nhau. BSPT là 55° và NPT là 60°.

10. BSP và G có giống nhau không?

Theo một nghĩa nào đó thì giống nhau. Theo tiêu chuẩn mới nhất BS EN ISO-228-1, ren G giống với tiêu chuẩn ren BSPP trong nhánh ren BSP và có thể sử dụng tương thích.

Tuy nhiên, BSP hiện nay thường được gọi là BSPT. Ren BSPT không tương thích với ren G.

11. Ren R và G có tương thích không?

Không tương thích, hai loại này tuân theo các tiêu chuẩn ren khác nhau. R (Rc) là ren côn 55°, và G là ren ống thẳng 55°.

12. Ren NPT so với ren R(Rc)?

Góc ren NPT là 60°. Góc ren R(Rc) là 55°.

13. Ren BSP so với ren NPT so với ren G so với ren R?

BSP là ren ống British seal 55°. G là ren ống thẳng British non-sealing connection 55°. R là ren ống sealed 55°. NPT là ren ống côn American Standard 60°. Chúng có độ côn ren và hình dạng khác nhau.
