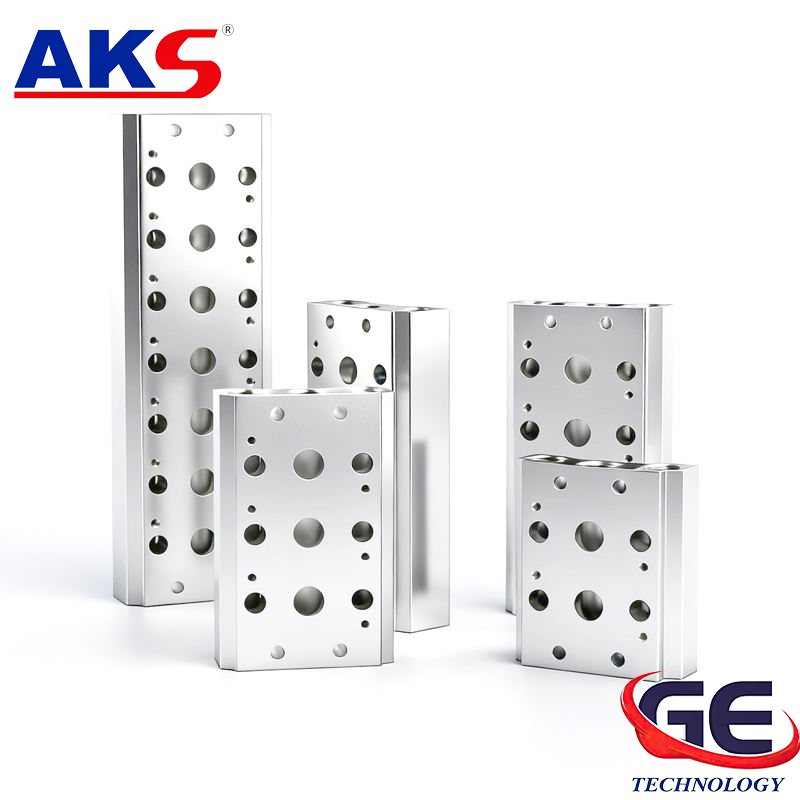

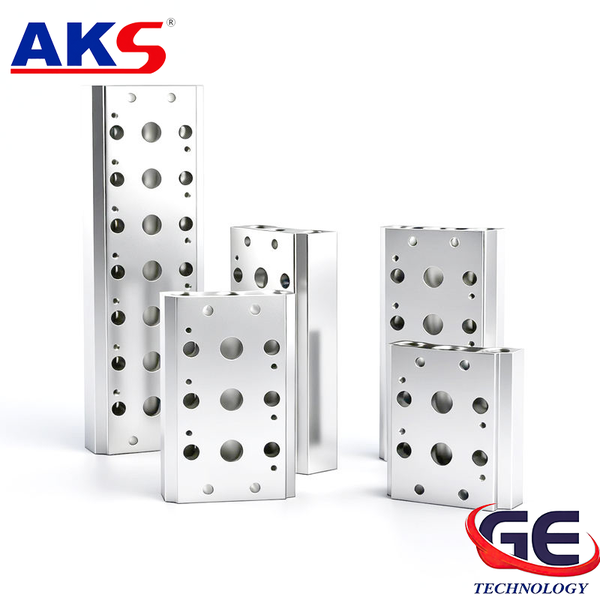

Đế van điện từ khí nén AKS
Đế van điền từ 100M-2F, 100M-3F, 100M-4F, 100M-5F, 100M-6F, 100M-7F, 100M-8F, 100M-9F, 100M-10F, 200M-2F, 200M-3F, 200M-4F, 200M-5F, 200M-6F, 200M-7F, 200M-8F, 200M-9F, 200M-10F, 300M-2F, 300M-6F, 300M-8F
Đế van điện từ khí nén AKS là gì?

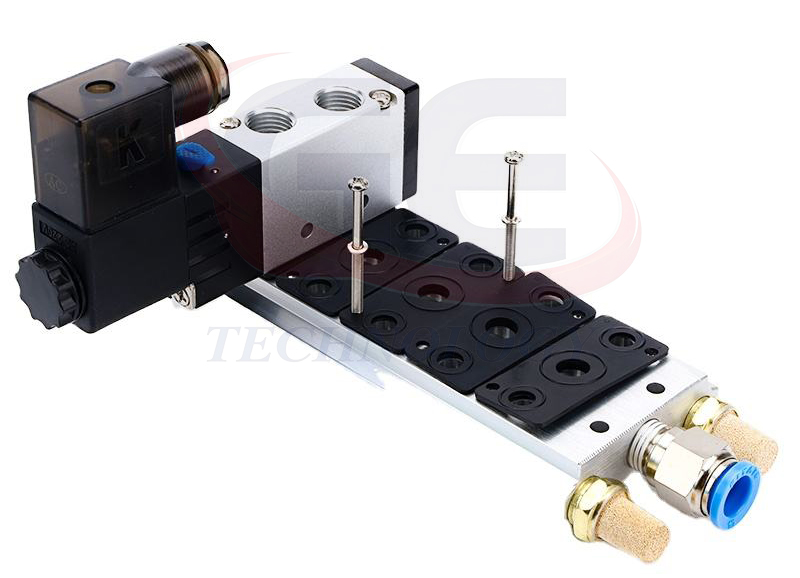

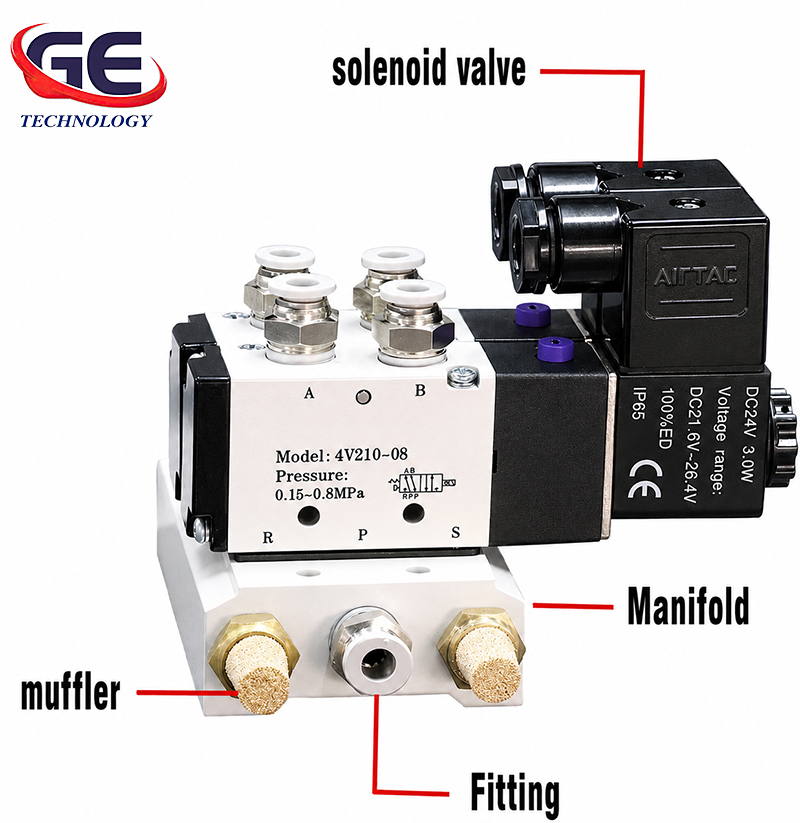

Đế van điện từ khí nén AKS, còn gọi là manifold van điện từ khí nén, là bộ phận dùng để cố định và kết nối nhiều van điện từ khí nén trên cùng một cụm đế.
Thay vì mỗi van được lắp riêng với các đường ống cấp khí, xả khí và kết nối rời, manifold cho phép tập trung nhiều van thành một cụm.
Điều này đặc biệt hữu ích trong các máy tự động, dây chuyền sản xuất và hệ thống điều khiển khí nén có nhiều cơ cấu chấp hành.

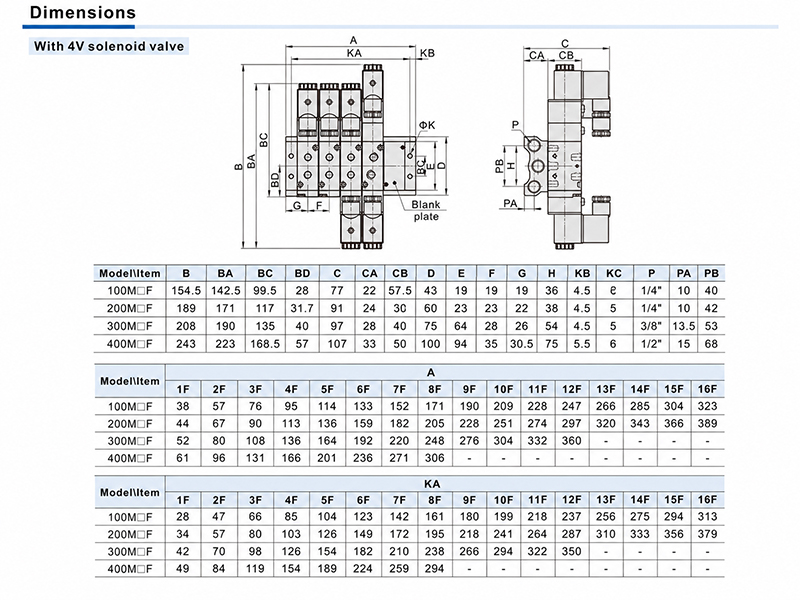

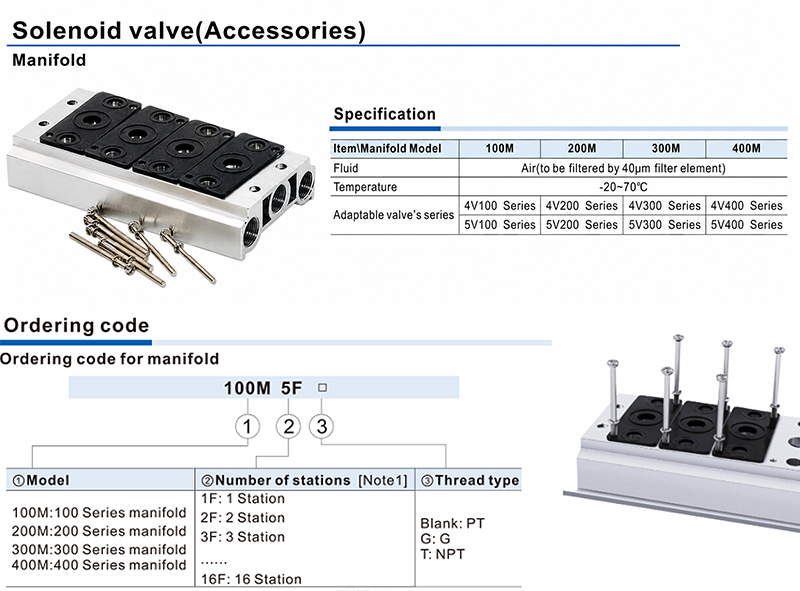

Thông số kỹ thuật của đế van khí nén AKS 100M 200M 300M 400M

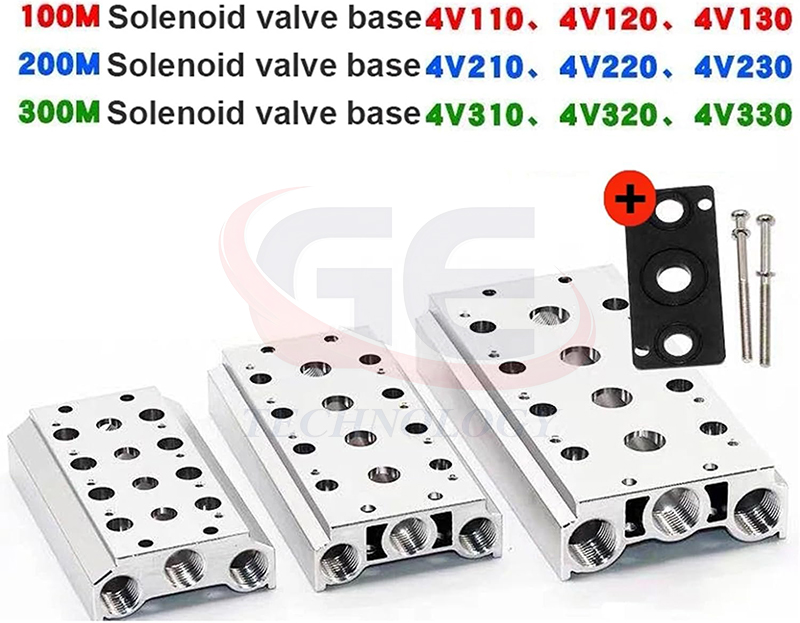

Các dòng đế van AKS đang cung cấp
Đế van Series 100M
Đế van Series 100M được sử dụng để lắp ghép các van điện từ khí nén 4V thành cụm manifold. Theo bảng thông số kỹ thuật, cổng kết nối P của đế 100M là ren 1/4".
Một số model thường được sử dụng với dòng 100M gồm 4V110-06, 4V120-06, 4V130-06...
Series 100M có các cấu hình từ 1F đến 16F :
100M-1F: đế lắp 1 van
100M-2F: đế lắp 2 van
100M-3F: đế lắp 3 van
100M-4F: đế lắp 4 van
100M-5F: đế lắp 5 van
100M-6F: đế lắp 6 van
100M-7F: đế lắp 7 van
100M-8F: đế lắp 8 van
100M-9F: đế lắp 9 van
100M-10F: đế lắp 10 van
100M-11F: đế lắp 11 van
100M-12F: đế lắp 12 van
100M-13F: đế lắp 13 van
100M-14F: đế lắp 14 van
100M-15F: đế lắp 15 van
100M-16F: đế lắp 16 van
Đế van Series 200M
Đế van Series 200M được sử dụng để lắp ghép các van điện từ khí nén 4V thành cụm manifold. Theo bảng thông số kỹ thuật, cổng kết nối P của đế 200M là ren 1/4"
Một số model van thường được sử dụng với dòng 200M gồm 4V210-08, 4V220-08, 4V230-08...
Series 200M có các cấu hình từ 1F đến 16F :
200M-1F: đế lắp 1 van
200M-2F: đế lắp 2 van
200M-3F: đế lắp 3 van
200M-4F: đế lắp 4 van
200M-5F: đế lắp 5 van
200M-6F: đế lắp 6 van
200M-7F: đế lắp 7 van
200M-8F: đế lắp 8 van
200M-9F: đế lắp 9 van
200M-10F: đế lắp 10 van
200M-11F: đế lắp 11 van
200M-12F: đế lắp 12 van
200M-13F: đế lắp 13 van
200M-14F: đế lắp 14 van
200M-15F: đế lắp 15 van
200M-16F: đế lắp 16 van
Đế van Series 300M
Đế van Series 300M được thiết kế để lắp ghép các van điện từ khí nén 4V thành cụm manifold. Theo bảng thông số kỹ thuật, cổng kết nối P của đế 300M là ren 3/8"
Một số model van thường được sử dụng với dòng 300M gồm 4V310-10, 4V320-10, 4V330-10...
Series 300M có các cấu hình từ 1F đến 8F :
300M-1F: đế lắp 1 van
300M-2F: đế lắp 2 van
300M-3F: đế lắp 3 van
300M-4F: đế lắp 4 van
300M-5F: đế lắp 5 van
300M-6F: đế lắp 6 van
300M-7F: đế lắp 7 van
300M-8F: đế lắp 8 van
Đế van Series 400M
Đế van Series 400M được thiết kế để lắp ghép các van điện từ khí nén 4V thành cụm manifold. Theo bảng thông số kỹ thuật, cổng kết nối P của đế 400M là ren 1/2"
Một số model van thường được sử dụng với dòng 400M gồm 4V410-15, 4V420-15, 4V430-15...
Series 400M có các cấu hình từ 1F đến 8F :
400M-1F: đế lắp 1 van
400M-2F: đế lắp 2 van
400M-3F: đế lắp 3 van
400M-4F: đế lắp 4 van
400M-5F: đế lắp 5 van
400M-6F: đế lắp 6 van
400M-7F: đế lắp 7 van
400M-8F: đế lắp 8 van
Ứng dụng thực tế của manifold van khí nén AKS
Đế van AKS thường được sử dụng trong các hệ thống có nhiều van điện từ điều khiển các cơ cấu chấp hành khác nhau.
Ví dụ một máy tự động có thể cần:
1 van điều khiển xi lanh cấp phôi.
1 van điều khiển xi lanh kẹp.
1 van điều khiển xi lanh đẩy.
1 van điều khiển cơ cấu nâng.
1 van điều khiển cơ cấu gắp.
1 van điều khiển cơ cấu hồi vị.
Thay vì lắp 6 van riêng biệt, có thể bố trí các van thành một cụm manifold phù hợp.
Trong trường hợp này, lựa chọn đế 6F sẽ giúp cụm van được tập trung và hệ thống dễ quản lý hơn.
