Tổng quan van gạt tay K34R6-8, K34R6-8D, K34R6-8L, K34R6-8

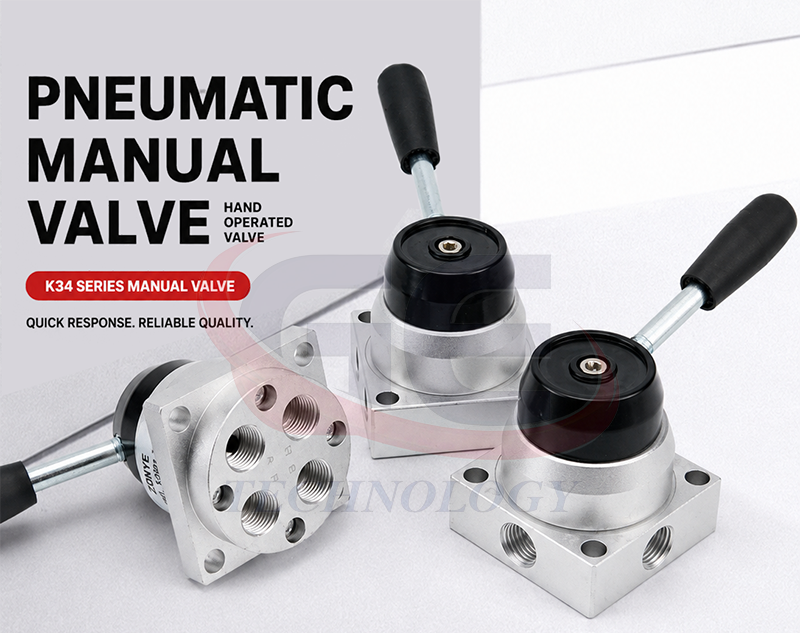

Van gạt tay K34R6 là dòng van điều khiển khí nén bằng tay. Dòng sản phẩm có nhiều biến thể gồm K34R6-8, K34R6-8D, K34R6-8L và K34R6-8A, khác nhau chủ yếu ở kiểu bố trí và kích thước cổng kết nối.

Đây là lựa chọn phù hợp cho khách hàng cần van gạt tay để điều khiển trực tiếp hệ thống khí nén, thay thế van đang sử dụng hoặc lắp mới trên máy móc.

K34R6-8, K34R6-8D, K34R6-8L và K34R6-8A phù hợp khi nào?

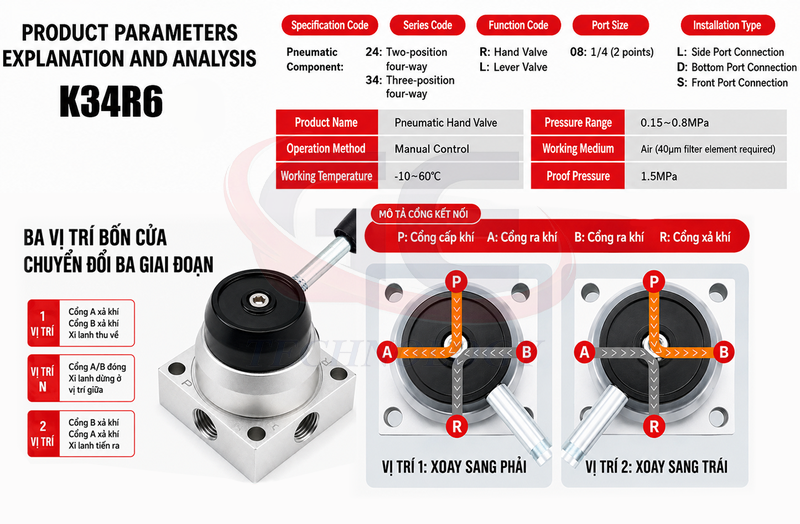

Toàn bộ các model K34R6-8, K34R6-8D, K34R6-8L và K34R6-8A trong bộ ảnh đều được thể hiện là van 3 vị trí 4 cửa.

Điều khiển bằng tay: Van sử dụng cần gạt để người vận hành trực tiếp chuyển đổi vị trí của van, phù hợp với những hệ thống cần thao tác thủ công.

Cỡ ren 1/4 inch: Dòng K34R6 được thể hiện với cỡ ren 1/4 inch, thuận tiện cho việc đối chiếu với hệ thống đường ống hiện có.

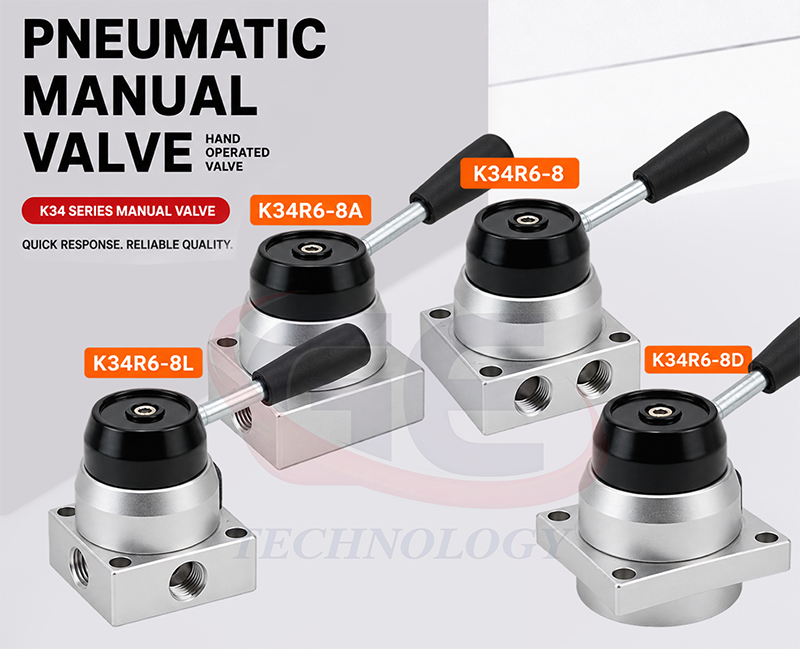

Nhiều phiên bản kết nối: Đây là ưu điểm quan trọng của dòng K34R6. Khách hàng có thể lựa chọn giữa: K34R6-8 → K34R6-8D → K34R6-8L → K34R6-8A tùy theo kiểu bố trí cổng và yêu cầu lắp đặt.

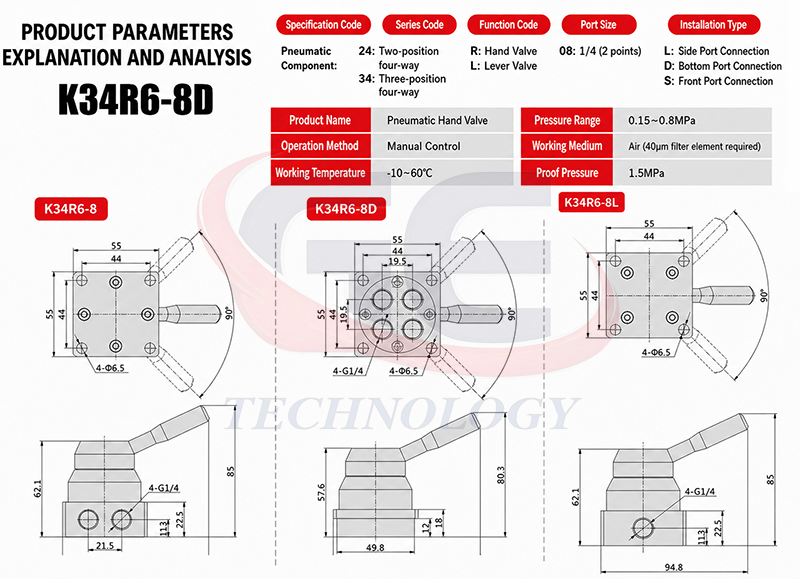

Kích thước lắp đặt K34R6

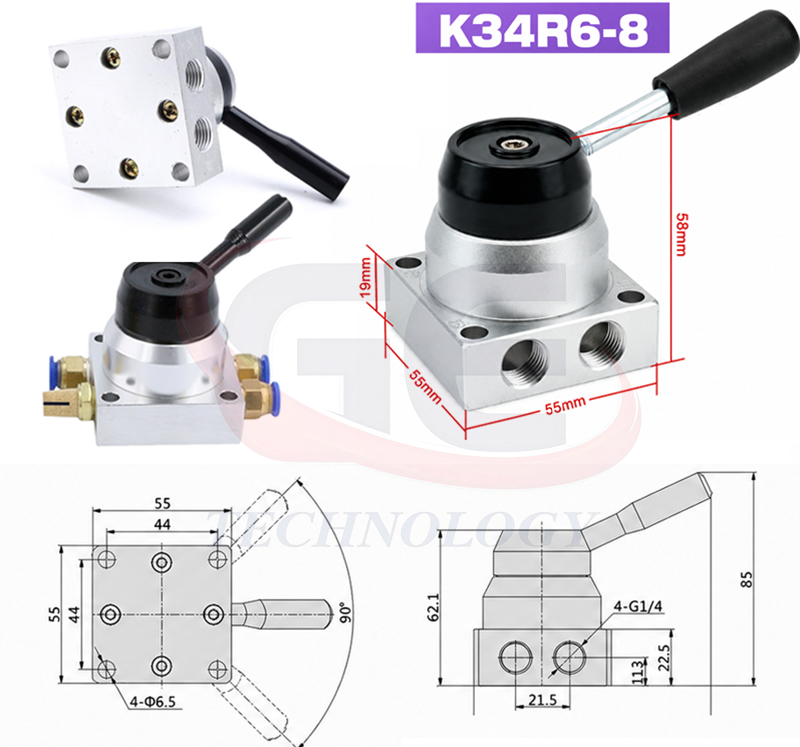

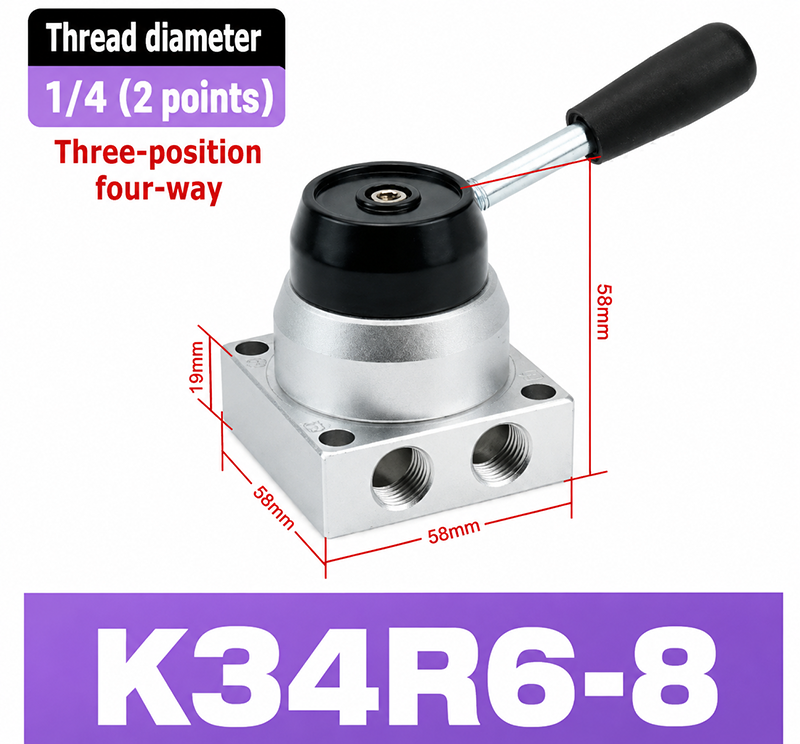

K34R6-8

Model K34R6-8 có:

Cấu hình: 3 vị trí – 4 cửa

Cỡ ren: 1/4 inch

Kích thước mặt đế: 58 × 58 mm

Chiều dày phần đế: 19 mm

Chiều cao tổng thể thể hiện trên hình: 58 mm

Cụm kết nối: bố trí 2 mặt trên thân van

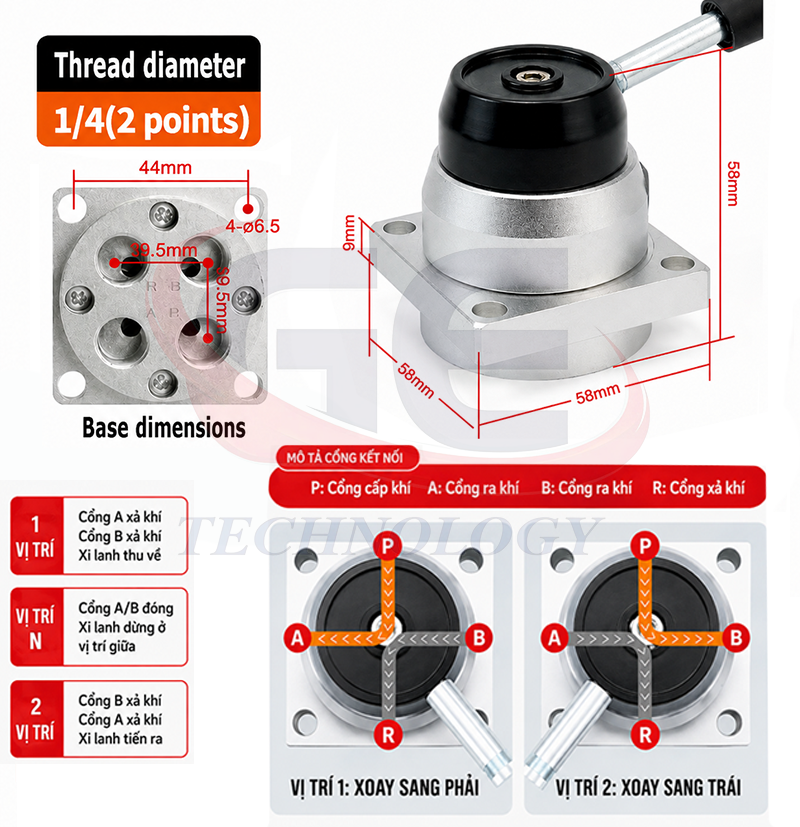

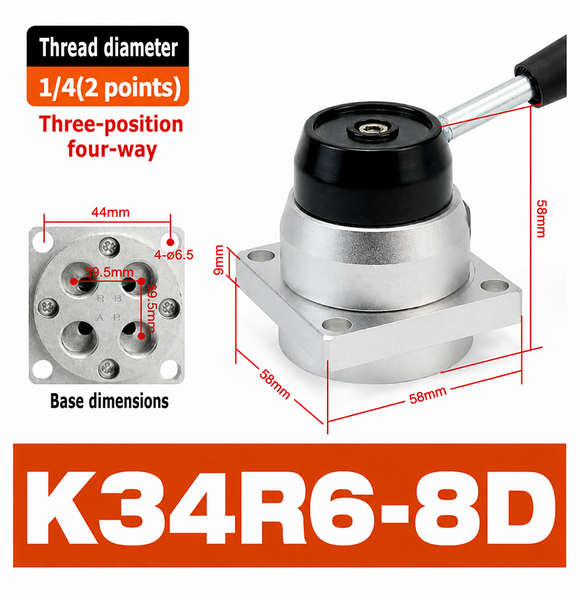

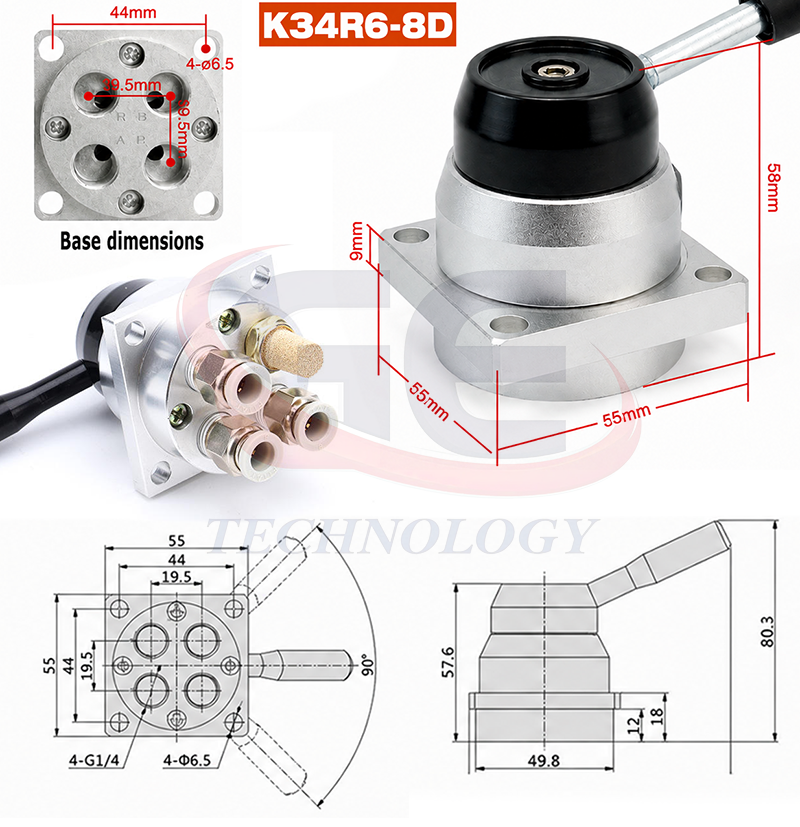

K34R6-8D

Model K34R6-8D có:

Mặt đế: 58 × 58 mm

Khoảng cách tâm lỗ: 44 × 44 mm

Lỗ bắt cố định: 4 × Ø6,5 mm

Khoảng cách tâm cổng khí: 19,5 × 19,5 mm

Cỡ ren: 1/4 inch

Độ dày mặt đế: 9 mm

Chiều cao tổng thể: 58 mm

Kích thước tổng thể mặt đế: 58 × 58 mm

Cụm kết nối: bố trí phía dưới của thân van

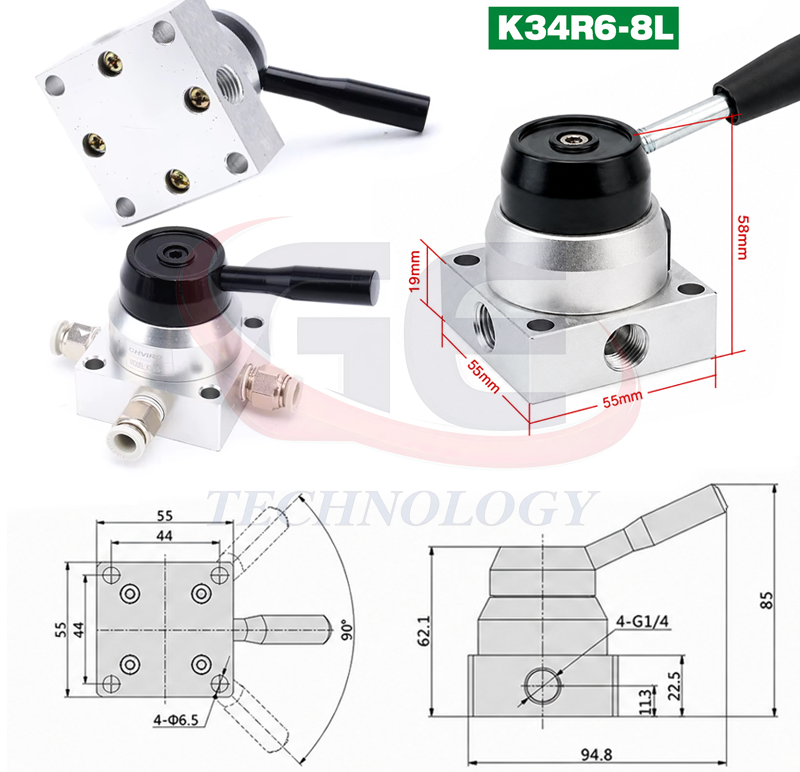

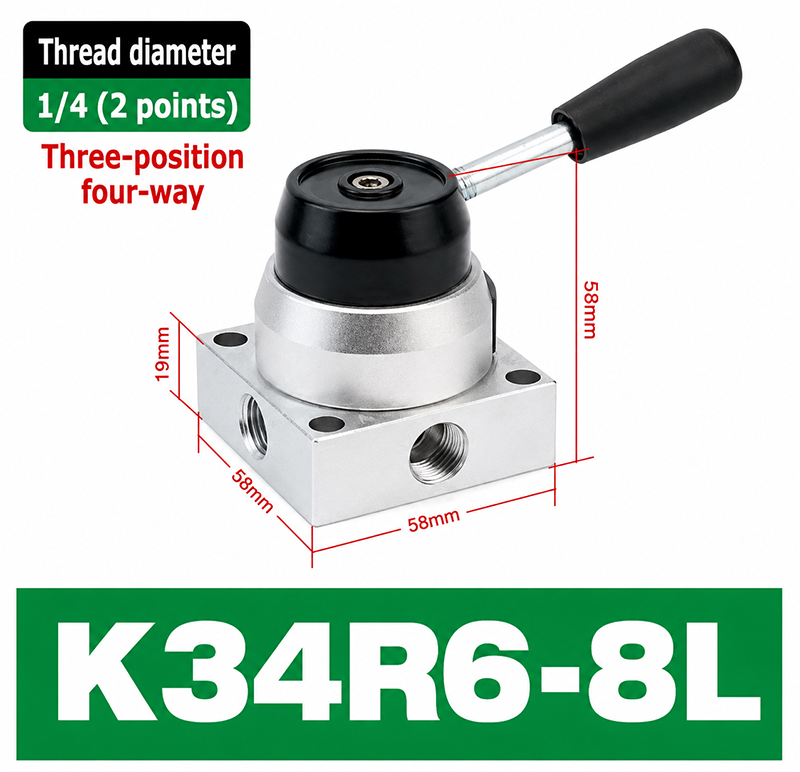

K34R6-8L

Model K34R6-8L có:

Mặt đế: 58 × 58 mm

Cấu hình: 3 vị trí – 4 cửa

Cỡ ren: 1/4 inch

Chiều dày phần đế: 19 mm

Chiều cao tổng thể: 58 mm

Cụm kết nối: bố trí 4 mặt xung quanh thân van

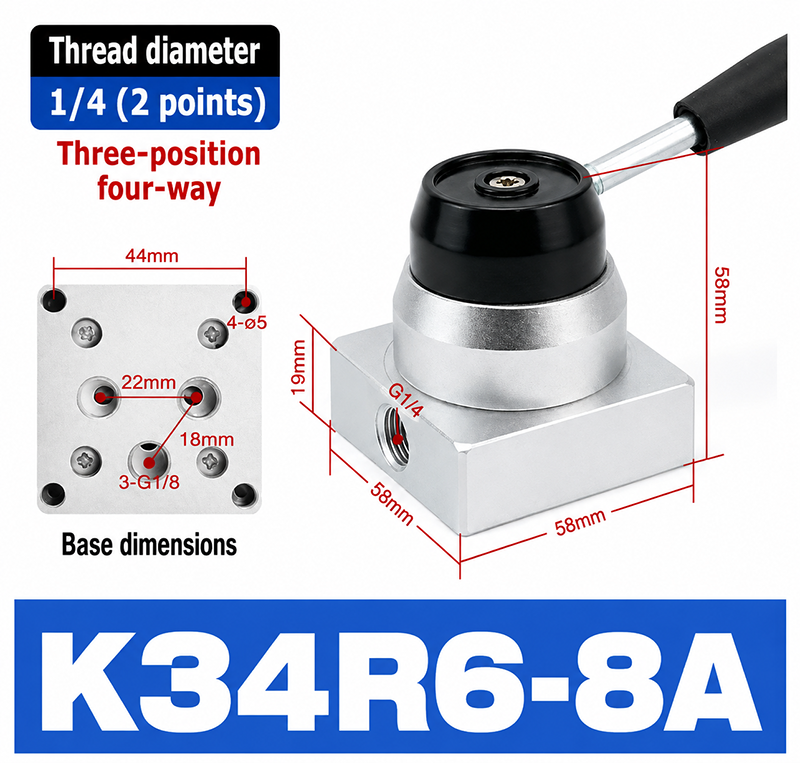

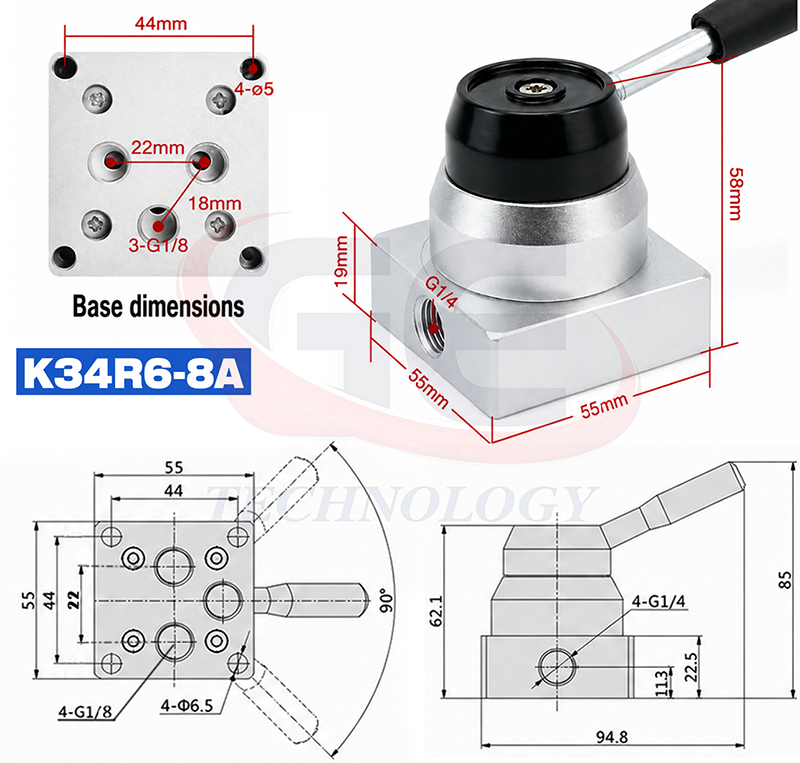

K34R6-8A

Model K34R6-8A có:

Cấu hình: 3 vị trí – 4 cửa

Cỡ ren: 1/4 inch (lỗ trên thân) & 1/8 inch (lỗ dưới mặt đáy)

Kích thước mặt đế: 58 × 58 mm

Chiều dày phần đế: 19 mm

Khoảng cách giữa các lỗ bắt: 44 mm

Lỗ cố định: 4 × Ø5 mm

Chiều cao tổng thể: 58 mm

Cụm kết nối: bố trí 1 lỗ trên thân van có ren 1/4 và 3 lỗ dưới thân van ren 1/8

 Ứng dụng van K34R6-8, K34R6-8D, K34R6-8L, K34R6-8

Van gạt tay K34R6 phù hợp với các hệ thống cần điều khiển khí nén bằng tay, đặc biệt trong những trường hợp người vận hành cần chủ động chuyển đổi trạng thái của van.

Một số nhu cầu thường gặp:

Điều khiển cơ cấu khí nén bằng tay.

Sử dụng trên máy móc công nghiệp.

Thay thế van gạt tay đã sử dụng.

Lắp đặt cho hệ thống khí nén.

Làm phụ tùng thay thế cho máy.

Sử dụng trong xưởng sản xuất và nhà máy.

Bổ sung van điều khiển thủ công cho hệ thống.
