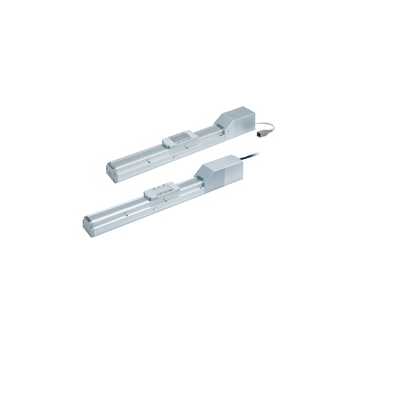

Xy lanh điện dạng trượt dòng LEFS hãng SMC

Mã số sản phẩm : LEFS25B-200-S16N1
Liên hệ

Xy lanh điện dạng trượt dòng LEFS hãng SMC

Thông tin sản phẩm:

Dòng LEFS động cơ bước (Servo / 24 VDC) Servo Motor (24 VDC)

  • Trọng lượng tải tối đa: 60 kg
  • Định vị lặp lại: ± 0.02 mm
  • Đặc điểm kỹ thuật của xy lanh điện trượt: Phù hợp với tiêu chuẩn ISO Class 4 (ISO 14644-1) (11-LEFS)
  • Tương thích với trình điều khiển: LECP6, LECA6, LECP1, LECPA, LECPM
  • Xy lanh điện trượt - vít bi SMC LEFS

Dòng LEFS động cơ bước (Servo / 24 VDC) Servo Motor (24 VDC)

  • Trọng lượng tải tối đa: 60 kg
  • Định vị lặp lại: ± 0.02 mm
  • Đặc điểm kỹ thuật của xy lanh điện trượt: Phù hợp với tiêu chuẩn ISO Class 4 (ISO 14644-1) (11-LEFS)
  • Tương thích với trình điều khiển: LECP6, LECA6, LECP1, LECPA, LECPMJ

Dòng xy lanh trượt smc LEDS AC Servo Motor

  • Động cơ công suất cao (100/200/400 W)
  • Cải thiện khả năng di chuyển tốc độ cao
  • Khả năng tăng tốc / giảm tốc cao (20000mm/S)
  • Đầu vào dạng xung
  • Trang bị bên trong một bộ mã hóa tuyệt đối
  • Định vị lặp lại: ± 0.02 mm
  • Đặc điểm kỹ thuật chuẩn: Phù hợp với tiêu chuẩn ISO Class 4 (ISO14644-1) (11-LEFS)
  • Tương thích với trình điều khiển: LECSA, LECSB, LECSC, LECSS
  • Đặc điểm kỹ thuật có sẵn Motorless

Chiều rộng và chiều cao giảm xấp xỉ 50%

Phần thân dễ lắp đặt, tiết kiệm công sức bỏ ra khi lắp đặt, có thể lắp trực tiếp lên phần thân chính mà không phải tháo vỏ

Những loại truyền động có thể được lựa chọn:

- Dòng ổ bi trục vít LEFS / Size: 16, 25, 32, 40 (động cơ bước và động cơ servo VDC)

  • Trọng lượng tải tối đa 60kg
  • Tốc độ tối đa 1 200 mm/s
  • Định vịlặp lại: ±0.02mm
  • Vị trí đặt motor có thể ở cả 2 mặt trái và phải.
  • Bề mặt trên cùng của của bàn trượt và motor phẳng đều.

- Dòng vòng đai trục LEFB / Size: 16, 25, 32 ( động cơ bước và động cơ Servo VDC)

  • Hành trình tối đa 2000 mm
  • Trọng lượng tải tối đa 60kg

- Dòng ổ bi trục vít LEFS / Size: 25, 32, 40 (động cơ servo AC)

  • Dùng động cơ công suất cao 100 - 200 - 400W
  • Cải thiện khả năng truyền động tốc độ cao
  • Khả năng tương thích tăng tốc / giảm tốc cao ( 5000 mm/s)
  • Đầu vào dạng xung
  • Trang bị bên trong một bộ mã hóa tuyệt đối ( cho dòng LECSB)
  • Vị trí đặt động cơ có thể ở cả 2 mặt trái phải

- Dòng vòng đai trục LEFB / Size: 25, 32, 40 ( động cơ Servo AC)

  • Tốc độ tối đa 2000 mm/s
  • Hành trình tối đa 3000 mm
  • Tốc độ tăng tốc / giảm tốc tối đa 20,000 mm/s

- Dòng motor song song (Series LEFS□R)

  • Chiều dài tổng thể giảm
  • Chiều cao tổng thể giảm
  • Mặt trên của bàn trượt và động cơ bằng nhau.
  • Vị trí lắp đặt động cơ có thể tùy trọn bên trái hoặc bên phải

Đặc điểm kĩ thuật trong điều kiện phòng thí nghiệm của dòng ổ bi trục vít (Series 11-LEFS)

ISO Class 4 *1 (ISO14644-1)

  • Tích hợp ống chân không
  • Có thể lắp đặt thân chính mà không phải tháo vỏ ngoài
  • Thân xy lanh tích hợp các đặc điểm kĩ thuật của điều hướng tuyến tính

Bộ điều khiển / Driver

- Bộ điều khiển motor bước 24 VDC và motor servo 24 VDC

  • Loại dữ liệu vào từng bước Series LECP6/LECA6
  • Có 64 điểm định vị
  • Đầu vào sử dụng bộ điều khiển chức năng hoặc hộp điều khiển
  • Loại ít lập trình series LECP1
  • Có 14 điểm định vị
  • Có bảng điều khiển chức năng
  • Chỉ sử dụng cho động cơ bước 24 VDC
  • Loại đầu vào dùng xung nhịp Series LECPA
  • Hộp điều khiển sử dụng tín hiệu xung cho phép định vị ở bất kì vị trí nào.
  • Có chức năng trở về điểm xuất phát ban đầu.
  • Có chức năng ép buộc giới hạn.
  • Loại CC-link đầu vào trực tiếp Series LECPMJ
  • Phù hợp với CC-Link phiên bản 1.1
  • Có 3 kiểu vận hành có sẵn
  • Vị trí và tốc độ có thể được theo dõi bằng PLC
  • Từng phần dữ liệu có thể được chỉnh sửa từ PLC ( trừ tập dữ liệu số nguyên)

Bộ điều khiển chỉ dùng cho động cơ bước 24 VDC
(Tài liệu về thông tin sản phẩm được cung cấp bởi hãng: SMC)
