Van điện từ 4V220-08 24VDC hãng AIRTAC

Mã số sản phẩm : 4V220-08 24VDC
Liên hệ

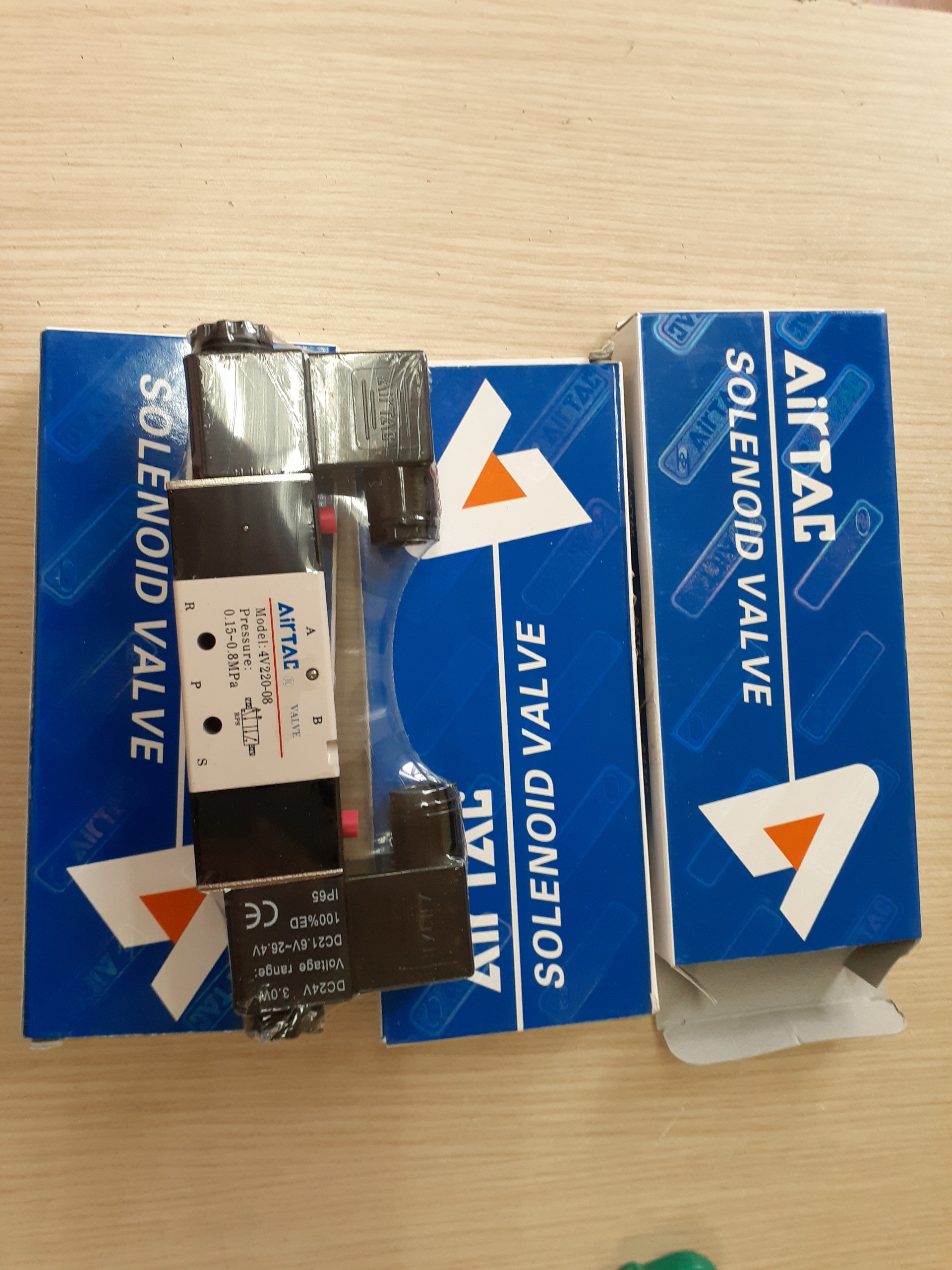

Van điện từ 4V220-08 24VDC hãng AIRTAC

Hàng có sẵn

Van điện từ 4V210-08-24VDC 1 coil AIRTAC
Thông số kỹ thuật và tính năng của van điện từ khí nén Airtac 4V210-08 (Van Khí Nén 5/2)
Van điện từ khí nén AIRTAC 4V210-08 là loại van khí nén 5/2 có 5 cổng 2 vị trí  và 1 đầu coil điện, thường được dùng để điều khiển xi lanh khí nén.
Kích thước cổng: 1/4''.(ren 13).
kích thước cổng xả: 1/8" (ren 9.6).
Áp suất hoạt động: 0.15 - 0.8 MPa.
Loại van hơi 5 cửa 2 vị trí. (1 đầu coil điện)
Hãng sản xuất: AIRTAC (Đài Loan)
Dòng series 4V200 có 3 loại như sau:
Nhiệt độ hoạt động: -20~70oC.
4V210-08 là loại van khí nén 5/2 có1 đầu coil điện (Ren 13mm)
4V220-08 là loại van khí nén 5/2 có 2 đầu coil điện (Ren 13mm)
4V230-08 là loại van khí nén 5/3 có 2 đầu coil điện (Ren 13mm)

Phía trước van điện từ khí nén 5/2 AIRTAC 4V210-08
Cấu tạo phía trước của van điện từ 5/2 AIRTAC 4V210-08 gồm có các thông số kỹ thuật như dòng trên cùng là model sản phẩm, tiếp theo là Pressure là áp suất hoạt động và sơ đồ hoạt động của van 5/2, phía bên phải màu đen là cuộn hút van điện từ có ghi thông số điện áp.

Phía dưới thân của chiếc van điện từ khí nén 5/2 AIRTAC 4V210-08
Cấu tạo bên dưới của van điện từ khí nén 5/2 AIRTAC 4V210-08 gồm 3 cổng, cổng giữa (P) là cổng đưa áp suất vào, 2 cổng 2 bên (R), (S) là cổng xả chúng ta nên lắp giảm thanh để ngăn không cho bụi ở ngoài vào làm hư hỏng chiếc van

Cấu tạo ở phía trên của van điện từ khí nén 5/2 AIRTAC 4V210-08
Cấu tao phía trên của van điện từ AIRTAC 4V210-08 gồm 2 cổng (A) và (B), 2 cổng này kết nối và đưa áp suất trực tiếp đến xi lanh khí nén, nút màu đỏ là nút kích hoạt chiếc van hoạt động (hay gọi là nút thử tay), nút này dùng để kiểm tra tình trạng chiếc van có bị hư hỏng hay không?

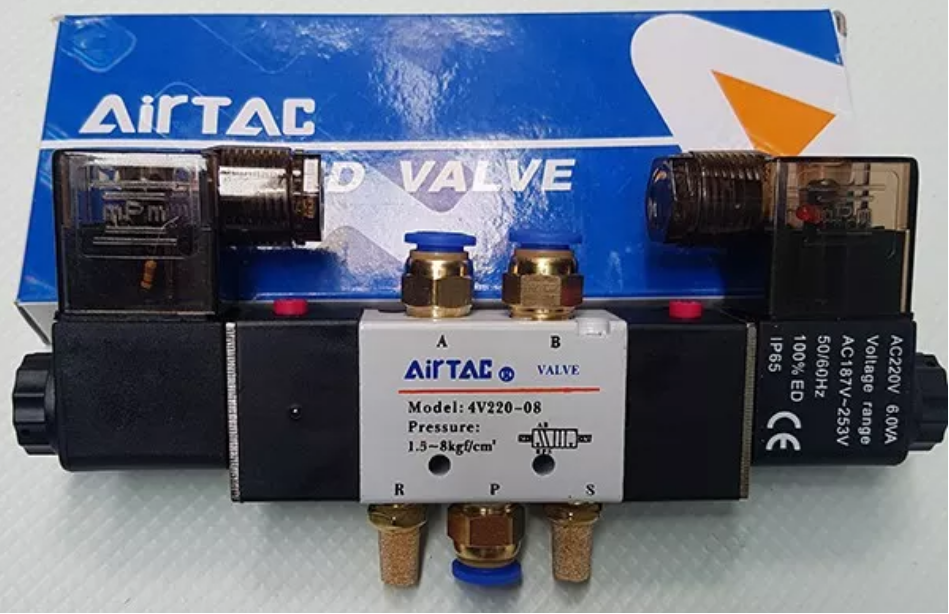

Bộ van điện từ 4V220-08

Van điện từ AIRTAC 4V220-08là loạivan khí nén 5/2 có 5 cổng 2 vị trí và 2 đầu coil điện, kích hoạt và điều khiển bằng điện, thường được dùng để điều khiển xi lanh khí nén.

Kích thước cổng: 1/4”.(ren 13).

kích thước cổng xả: 1/8″ (ren 9.6).

Áp suất hoạt động:0.15 – 0.8MPa.

Loại van 5 cửa 2 vị trí. (2 Đầu Coil Điện)

Nhiệt độ hoạt động: -20~70oC.

*** Bộ gồm:

1 van điện 4v 2 đầu coil điện 220v hoặc 12v hoặc 24v

3 cút nối nhanh ren ngoài 13 đầu ra cắm ống 8

2 cút nối giảm âm ren 10mmVan điện từ 4V220-08 24VDC hãng AIRTAC

#Van điện từ 4V220-08 24VDC# AIRTAC#Van điện từ#4V220-0824VDC#vandientu#
